Het ontwerpen en maken van printplaten

Als je een schakeling wil realiseren dan moeten de onderdelen wel ergens op gemonteerd worden.

In het verre verleden heb ik printen gemaakt door zelf te etsen.  De gaten boorde ik eerst. Dan heb je een referentie en achteraf beschadig je de sporen niet. Het sporenplan eerst met de hand tekenen. Ik gebruikte een Edding-3000 viltstift om de sporen op het koper te tekenen. Dan etsen met IJzer-3-Chloride (FeCl3). Een smerig goedje maar het werkt prima.

Later heb ik veel printjes bedraad op een gaatjesbord. Het handigst is dan een printplaat met aan één zijde koper eilandjes.

Voor enkele stuks werkt dit best aardig. Zo heb ik mijn eerste (2) keerlus printen ook bedraad. Best veel werk. De tweede versie van deze print is uitgevoerd met een Arduino Nano. Dan wordt de bedrading veel eenvoudiger en ik had er maar 2 nodig.

Voor de DCC Seincontrol interface had ik 12 printen nodig en voor de nieuwe terugmeldinterface module een stuk of 20. Dus toch maar echte printen toepassen. Hieronder hoe ik dat gedaan heb.

Printen ontwerpen

Voor het ontwerpen van printplaten is professionele software maar ook open source software beschikbaar. Veel van deze pakketten hebben wat mij betreft een te grote learning curve. Ik gebruik koop software Sprint-Layout van ABACOM. Ik maak 2 lagen ontwerpen.

Wil je er een printplaat van laten maken moeten het ontwerp worden vastgelegd (export) in z.g. Gerber files. Ook moet de Drill data moet geëxporteerd worden.

Zie menu hieronder.

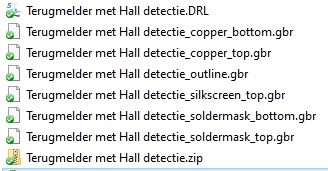

Het resultaat is een set bestanden die in een zip bestand moeten worden geplaatst. Dit zip bestand bevat voor de printplaat leverancier alle benodigde informatie.

Printen laten maken

Bij het maken van printplaten is er vaak een grote koste te maken door opstartkosten en te kleine series.

Bij Chinese leveranciers kan je zonder opstartkosten ook kleine series bestellen. Ze noemen het prototypes. Alleen moet je letten op verzendkosten en eventueel invoerrechten. Volgens mij moet je onder de €23 blijven, en dat is inclusief de verzendkosten!!
Mijn terugmeld printjes kosten bij kleine serie (10) slechts $4,50. Maar voor het verzenden ben je $9,50 (China post) kwijt.

Ik heb mijn oog laten vallen op de firma nextPCB. Je kunt hier zelf makkelijk kijken wat het je gaat kosten. Let op niet met DHL laten versturen, veel te duur.

Naast NextPCB zijn er nog meer vergelijkbare Chinese sites te vinden.
